Tipos de instalación
Guía de anclajes pesados - Parte 6
En esta sexta parte de la guía de anclajes para cargas pesadas, hablamos sobre los distintos tipos de instalación que nos encontramos a la hora de fijar este tipo de anclajes, y sobre cómo funcionan. Ya que, además de la elección del anclaje más apropiado según que caso, una instalación segura según las normas de construcción que apliquen, también requiere una instalación profesional.
Por lo general, distinguimos entre instalación a través e instalación prefijada. Veamos las características y diferencias de cada una:
En primer lugar, hacemos un taladro de acuerdo con las características del producto, y con la ayuda de un cepillo de limpieza o una bomba de soplado, limpiamos el agujero de taladro (1,2, 3). En el siguiente paso, introducimos el anclaje en el sustrato (4). Si los anclajes que constan de varias piezas están preinsertados, tenemos que asegurarnos de que el perno de acero quede completamente introducido dentro del hormigón. Solo así, podemos aprovechar toda la capacidad de carga a cortante.
Los anclajes para cargas pesadas, como nuestros anclajes metálicos BA Plus, llevan impresa una marca de profundidad de colocación para facilitar la instalación prefijada. El anclaje se introduce en el sustrato hasta la marca de profundidad, garantizando así que sea correcta evitando además cualquier trabajo o esfuerzo extra de medición.
A continuación, se retiran temporalmente la arandela y la tuerca del anclaje (5). En el caso de los anclajes metálicos de varias piezas, lo que conseguimos es liberar el pretensado. Por ello, nuestro anclaje de autoexcavado LIEBIG® SUPERPLUS BLS-P está equipado con una arandela plástica retenedora que evita que las partes individuales del anclaje se caigan. En el siguiente paso, colocamos el accesorio que se va a fijar (6). Y por último, colocamos la arandela y la tuerca con el par de apriete especificado (7).
Por lo general, distinguimos entre instalación a través e instalación prefijada. Veamos las características y diferencias de cada una:

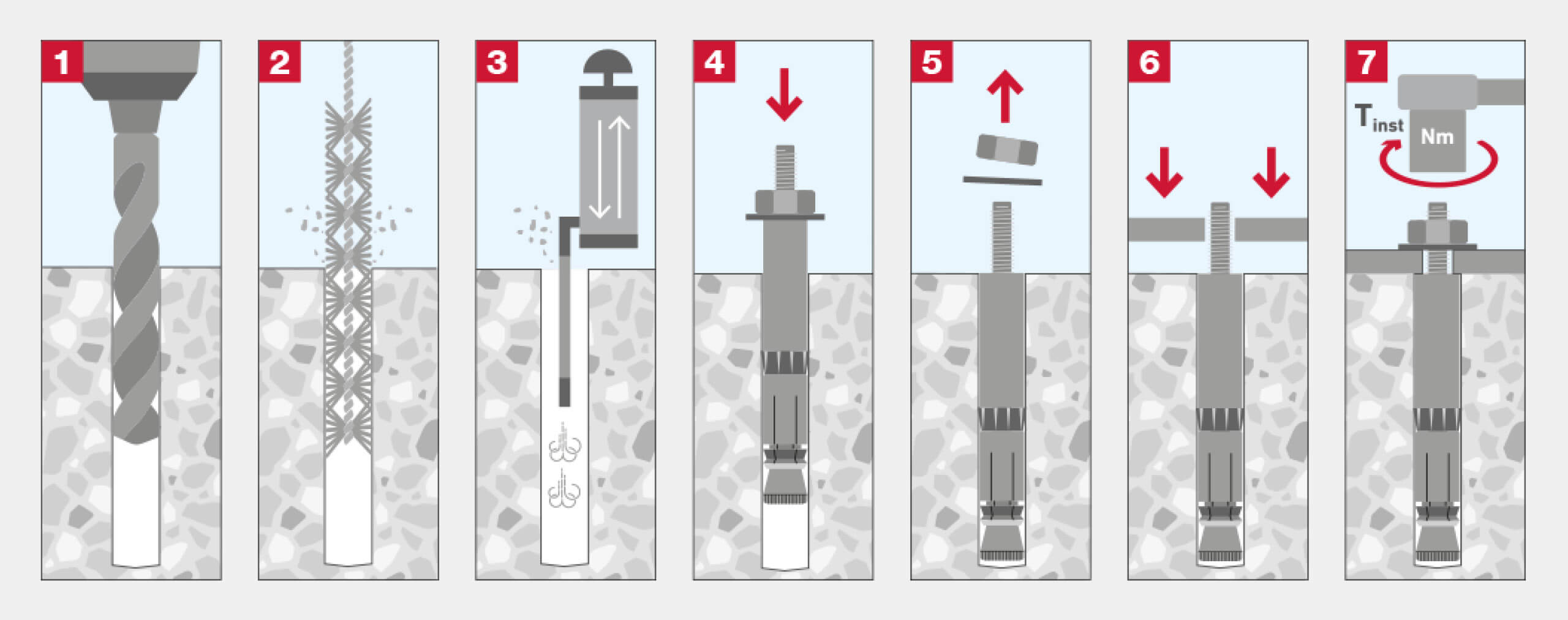

Instalación prefijada
La instalación prefijada consta de varios pasos:En primer lugar, hacemos un taladro de acuerdo con las características del producto, y con la ayuda de un cepillo de limpieza o una bomba de soplado, limpiamos el agujero de taladro (1,2, 3). En el siguiente paso, introducimos el anclaje en el sustrato (4). Si los anclajes que constan de varias piezas están preinsertados, tenemos que asegurarnos de que el perno de acero quede completamente introducido dentro del hormigón. Solo así, podemos aprovechar toda la capacidad de carga a cortante.
Los anclajes para cargas pesadas, como nuestros anclajes metálicos BA Plus, llevan impresa una marca de profundidad de colocación para facilitar la instalación prefijada. El anclaje se introduce en el sustrato hasta la marca de profundidad, garantizando así que sea correcta evitando además cualquier trabajo o esfuerzo extra de medición.
A continuación, se retiran temporalmente la arandela y la tuerca del anclaje (5). En el caso de los anclajes metálicos de varias piezas, lo que conseguimos es liberar el pretensado. Por ello, nuestro anclaje de autoexcavado LIEBIG® SUPERPLUS BLS-P está equipado con una arandela plástica retenedora que evita que las partes individuales del anclaje se caigan. En el siguiente paso, colocamos el accesorio que se va a fijar (6). Y por último, colocamos la arandela y la tuerca con el par de apriete especificado (7).
Instalación a través
Primero, taladramos. En el caso de las instalaciones a través, el elemento a fijar es una excelente plantilla de instalación. Se coloca primero para crear con precisión los agujeros de taladro. Al igual que en la instalación prefijada, taladramos y limpiamos con ayuda de un cepillo de limpieza o una bomba de soplado (1, 2, 3, 4). A continuación, instalamos el anclaje a través del elemento a fijar con un martillo; por eso se denomina instalación a través (5). Por último, debemos apretar la tuerca con el par de apriete especificado (6).
Para cubrir una gran variedad de aplicaciones, existen anclajes con diferentes geometrías de cabeza.
Las marcas de profundidad de los anclajes metálicos y de autoexcavado de EJOT reducen considerablemente el esfuerzo de medición al taladrar o martillar. Por lo tanto, es importante asegurarnos de que permanezca visible independientemente de cuál sea el elemento para fijar.
En los anclajes de varias piezas, como nuestro anclaje de autoexcavado LIEBIG® SUperplus BLS, tanto la varilla como el perno de acero pasan a través del elemento fijado, por lo que se consigue una capacidad de carga a cortante muy elevada.
Las marcas de profundidad de los anclajes metálicos y de autoexcavado de EJOT reducen considerablemente el esfuerzo de medición al taladrar o martillar. Por lo tanto, es importante asegurarnos de que permanezca visible independientemente de cuál sea el elemento para fijar.
En los anclajes de varias piezas, como nuestro anclaje de autoexcavado LIEBIG® SUperplus BLS, tanto la varilla como el perno de acero pasan a través del elemento fijado, por lo que se consigue una capacidad de carga a cortante muy elevada.
