Spiralform®

Los tornillos EJOT Spiralform^® son elementos de unión especiales para el atornillado seguro y sencillo de materiales metálicos, en particular, acero y acero inoxidable. Con estos tornillos, el conformado de la rosca y el atornillado se realizan en una sola operación, de manera que siempre se crea una rosca hembra exacta y sin juego de alta resistencia. Así se evita de forma óptima que las piezas se suelten por sí solas debido al esfuerzo dinámico.

Los tornillos EJOT Spiralform^® tiene cuatro superficies granulares elevadas y separadas 90° en su perímetro, que discurren de forma helicoidal a lo largo de la rosca. De este modo, se cumplen los requisitos de la VDE (Asociación Alemana de Ingenieros Electrotécnicos) para el uso de tornillos autorroscantes. La punta Spiralform^® Plus da lugar a pares de conformado de la rosca particularmente reducidos. Gracias a la forma especial del inicio de la rosca en combinación con su sección circular, el tornillo se aplica fácilmente. Esta sección circular permite una cobertura completa de los flancos, con lo que se pueden obtener resistencias mayores. Con ello se consigue una mayor seguridad del proceso y una calidad constante de la rosca.

Spiralform^® es una marca registrada de la empresa Wilhelm Schumacher GmbH, Hilchenbach (Alemania).

WN1321 round washer head with TORX^®

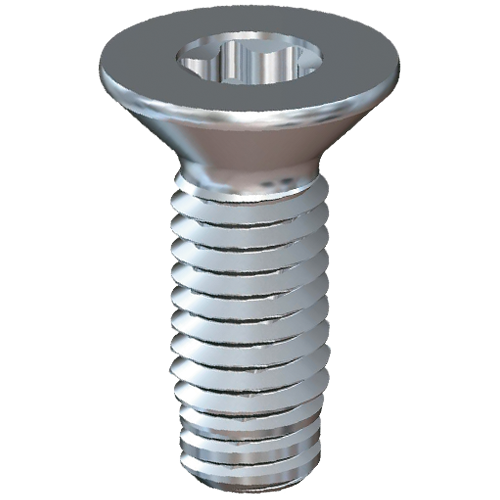

WN1323 flat countersunk head with TORX^®
WN1342 pan head with cross recess Z (or H)
WN1343 flat countersunk head with cross recess Z (or H)
WN1346 hexagon head
WN1347 hexagon head with flange

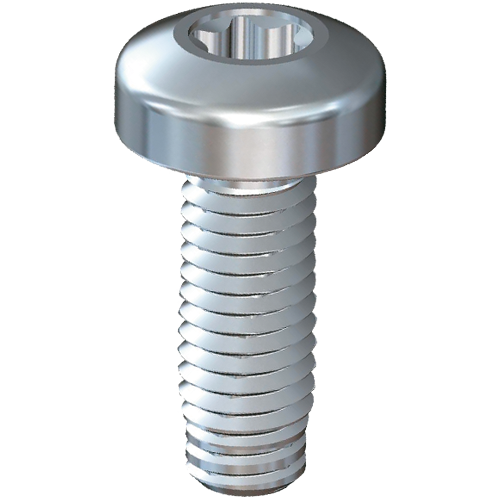

WN1352 pan head with TORX^®
WN1353 oval countersunk head with TORX^®

For detailed information, please refer to the EJOT company standard.
You can download these in our service area "CAD & more".
