¿Para qué sirve una prueba de extracción de anclajes?
SATE: Centrados en el servicio - Parte 1
Es fundamental una buena planificación y preparación de un proyecto de construcción. Si se realiza un buen trabajo de preparación, se pueden prevenir muchos problemas durante la construcción y también el riesgo de posibles daños posteriores. Las medidas previas no tienen por qué ser complicadas ni llevar mucho tiempo. Nuestro nuevo apartado “Centrados en el servicio" muestra una serie de servicios y herramientas para planificar y preparar de forma segura y específica una amplia variedad de medidas relacionadas con el sistema de aislamiento térmico exterior (SATE).
La introducción al apartado centrados en el servicio es la prueba de arrancamiento. Dependiendo del sustrato de fijación del SATE y del grosor de las planchas de aislamiento, la elección de la longitud del anclaje correcto es crucial para una instalación fácil y una retención segura de las planchas de aislamiento. Una prueba de arrancamiento ayuda a elegir el producto perfecto. Pero ¿sabía que estas pruebas son incluso obligatorias en algunos casos?
La introducción al apartado centrados en el servicio es la prueba de arrancamiento. Dependiendo del sustrato de fijación del SATE y del grosor de las planchas de aislamiento, la elección de la longitud del anclaje correcto es crucial para una instalación fácil y una retención segura de las planchas de aislamiento. Una prueba de arrancamiento ayuda a elegir el producto perfecto. Pero ¿sabía que estas pruebas son incluso obligatorias en algunos casos?
Palabra clave: Prueba de usabilidad
La prueba de usabilidad genera su correspondiente certificado de evaluación; en el caso de los anclajes de arandela para la fijación SATE el documento es la ETA (ETE - Evaluación Técnica Europea). En el documento se regula la usabilidad del anclaje en función del sustrato de fijación correspondiente (por ejemplo, hormigón, mampostería o similar). Si la base de fijación en la estructura no está regulada en la ETA, o si no se puede determinar claramente de qué material se trata o el estado de este (p.ej.: rehabilitaciones), las pruebas de arrancamiento son obligatorias. Este requisito figura en el ETA del anclaje. Si, a pesar de ser necesario, no se realiza la prueba de arrancamiento, puede tener graves consecuencias en términos de responsabilidad en caso de daños.El ETA de cada anclaje proporciona información sobre la capacidad de tracción en los diferentes sustratos.
El objetivo de las pruebas de arrancamiento es determinar la capacidad de carga del anclaje seleccionado, en el sustrato de fijación del proyecto. Se puede decidir el tipo de anclaje óptimo para el proyecto teniendo en cuenta el proceso concreto de colocación/montaje. Las pruebas de extracción se realizan y evalúan siguiendo las normas vigentes en la ETA del anclaje elegido y en el denominado Informe Técnico (TR 051). Las capacidades de carga registradas se utilizan para el cálculo previo de la cantidad necesaria de anclajes o como base para el cálculo estático de todo el sistema en general.

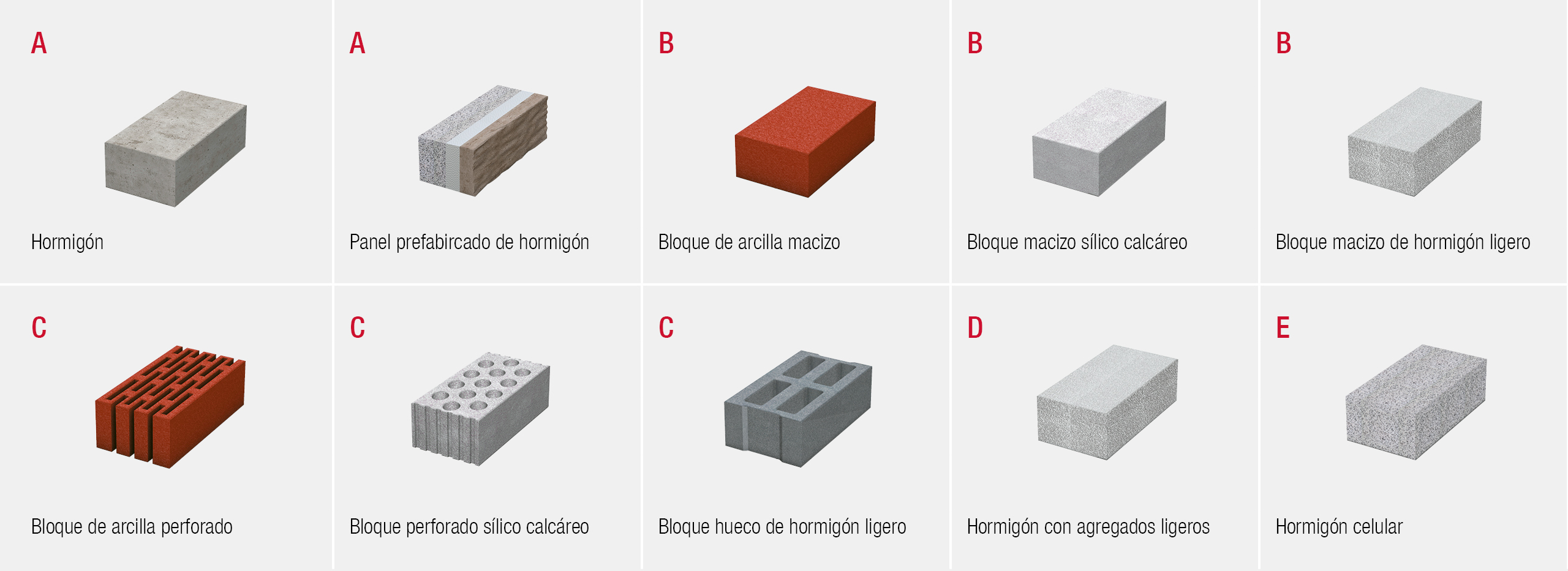

El EAD (documento de evaluación europeo) o la ETAG 014 (directriz para anclajes de plástico en sistemas SATE) clasifican los materiales de construcción más comunes en las denominadas categorías de uso.
Además, hay que tener precaución si se aplica otro método de perforación distinto del requerido en el documento de homologación, por ejemplo, realizar una perforación con impacto en bloque hueco, a pesar de que en la ETA del anclaje de arandela aparezca una perforación giratoria para el sustrato que se va a utilizar.
Siempre que en la ETA no se especifiquen los valores de capacidad de carga para ese sustrato o el método de perforación seleccionado, deberán realizarse pruebas de arrancamiento del anclaje. Sólo con los datos de las pruebas de arrancamiento se puede probar la capacidad de carga total del sistema SATE y, por tanto, se puede calcular el número de anclajes necesarios.

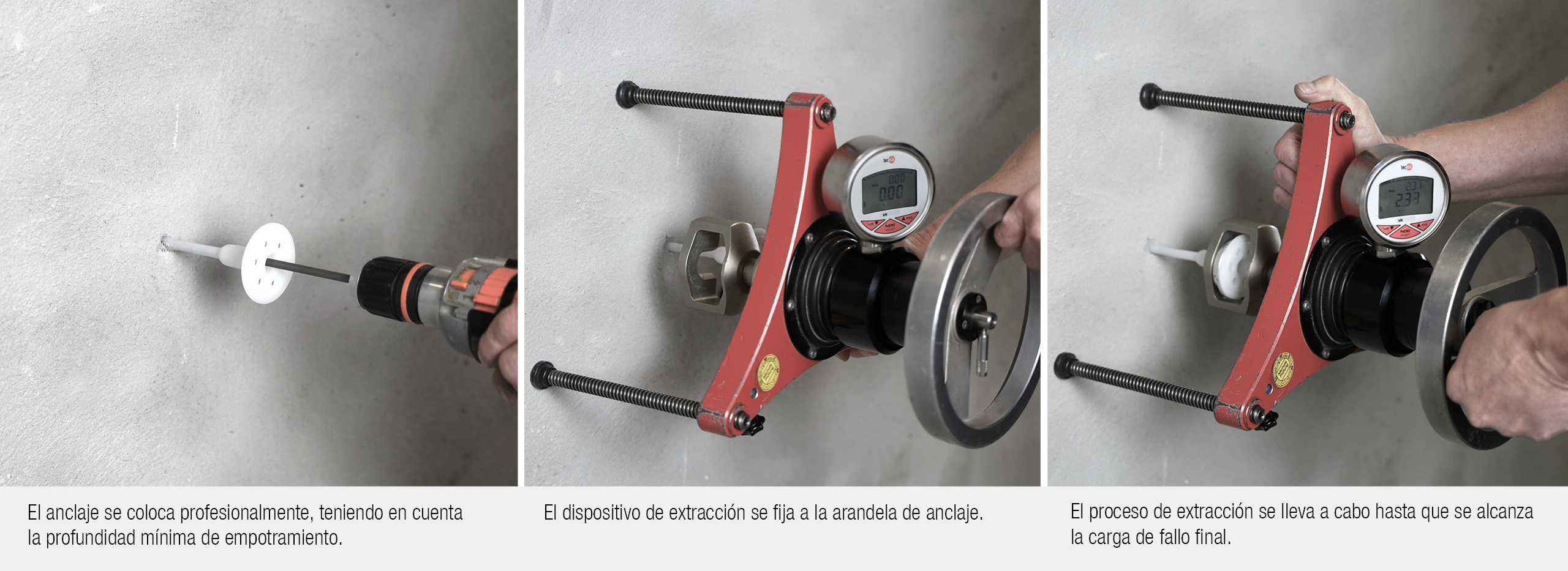

Una vez realizada la perforación correcta, con la profundidad requerida, se fija el anclaje teniendo en cuenta la profundidad (mínima) de anclaje. A continuación, se realiza la prueba de arrancamiento propiamente dicha. El extractómetro está equipado con adaptadores especiales para los productos EJOT que se van a probar. La prueba de extracción se realiza siempre a una velocidad definida y constante para no falsear los resultados. Esto significa que las cargas se trasladan al anclaje mediante el dispositivo de extracción y se incrementan continuamente hasta que se produce el fallo. El fallo puede producirse en lugares muy diversos, por ejemplo, en el sustrato, es decir, en el propio material de construcción, o en la zona del anclaje. El motivo del fallo y la carga a la que se produce se documentan en el registro.
Siempre que en la ETA no se especifiquen los valores de capacidad de carga para ese sustrato o el método de perforación seleccionado, deberán realizarse pruebas de arrancamiento del anclaje. Sólo con los datos de las pruebas de arrancamiento se puede probar la capacidad de carga total del sistema SATE y, por tanto, se puede calcular el número de anclajes necesarios.
¿Cómo se realiza una prueba de arrancamiento?
Para la prueba de arrancamiento se necesita un dispositivo de extracción especial, probado y calibrado. Por ello, la prueba la realiza siempre un ingeniero de campo de EJOT especialmente formado, junto con los responsables del edificio. Se realizan al menos 15 pruebas en diferentes posiciones de un edificio. Para obtener una evaluación del edificio lo más detallada posible, las pruebas deben realizarse en su totalidad en toda la fachada, es decir, en todos los lados si es posible, y anotarse en un registro correspondiente.Una vez realizada la perforación correcta, con la profundidad requerida, se fija el anclaje teniendo en cuenta la profundidad (mínima) de anclaje. A continuación, se realiza la prueba de arrancamiento propiamente dicha. El extractómetro está equipado con adaptadores especiales para los productos EJOT que se van a probar. La prueba de extracción se realiza siempre a una velocidad definida y constante para no falsear los resultados. Esto significa que las cargas se trasladan al anclaje mediante el dispositivo de extracción y se incrementan continuamente hasta que se produce el fallo. El fallo puede producirse en lugares muy diversos, por ejemplo, en el sustrato, es decir, en el propio material de construcción, o en la zona del anclaje. El motivo del fallo y la carga a la que se produce se documentan en el registro.
Información proporcionada por la prueba
Para obtener una declaración especialmente fiable sobre la capacidad de carga del anclaje, la evaluación se realiza exclusivamente utilizando el valor medio de los cinco resultados más pequeños, es decir, los peores. Este cálculo también se especifica en el informe técnico 051.El resultado de la prueba de extracción proporciona información segura sobre la capacidad de carga específica del sustrato. La cantidad necesaria de anclajes por metro cuadrado sólo puede determinarse tenido en cuenta la homologación del sistema SATE utilizado. Por lo tanto, la realización y evaluación de la prueba de obra se lleva a cabo siempre en colaboración con el proveedor del sistema SATE que se utilice
Principales ventajas
- Asesoramiento y realización de las pruebas de extracción en obra
- Utilización de equipos de ensayo calibrados
- Determinación de las capacidades de carga individuales
- Evaluación de los resultados de las pruebas
- Suministro del protocolo de pruebas
Uno de los principales servicios EJOT®
La realización de ensayos de extracción de anclajes en el ámbito de los SATE suele ofrecerse como un servicio gratuito de EJOT. Es sólo uno de los muchos servicios que EJOT ofrece a sus clientes como parte del servicio 360°. El objetivo es un asesoramiento y apoyo óptimos a lo largo de todo el proyecto de construcción, desde la planificación hasta la ejecución final. Encontrará más ofertas disponibles en nuestro servicio 360° - o no dude en ponerse en contacto con nosotros directamente.La segunda parte de nuestra guía trata de la realización de una prueba de adherencia de los perfiles.
