¿Cubierta inclinada o plana? ¿Qué opciones de fijación hay?

Como se explica en la parte 2 de nuestra guía solar, las dos formas de cubiertas más comunes en las que se instalan sistemas solares son inclinadas y planas. A través de dos ejemplos de instalación, mostramos las distintas opciones para la fijación de instalaciones fotovoltaicas. También proporcionamos información sobre los detalles específicos que deben considerarse.



Ejemplo de montaje: cubierta inclinada

Los sistemas de montaje existentes en el mercado son muy diversos y los fabricantes suelen tener sus propios sistemas y productos individuales. A modo de ejemplo, veremos dos opciones para fijar la estructura del sistema fotovoltaica a la estructura de la cubierta inclinada.

Normalmente, el sistema de montaje se constituye de los siguientes componentes:

1. Fijación a la Estructura de la cubierta, por ejemplo, con una fijación EJOT Solar o un gancho para cubierta.
2. Una estructura, para poder recibir los módulos fotovoltaicos
3. Fijación de módulos, como abrazaderas o carriles de inserción.

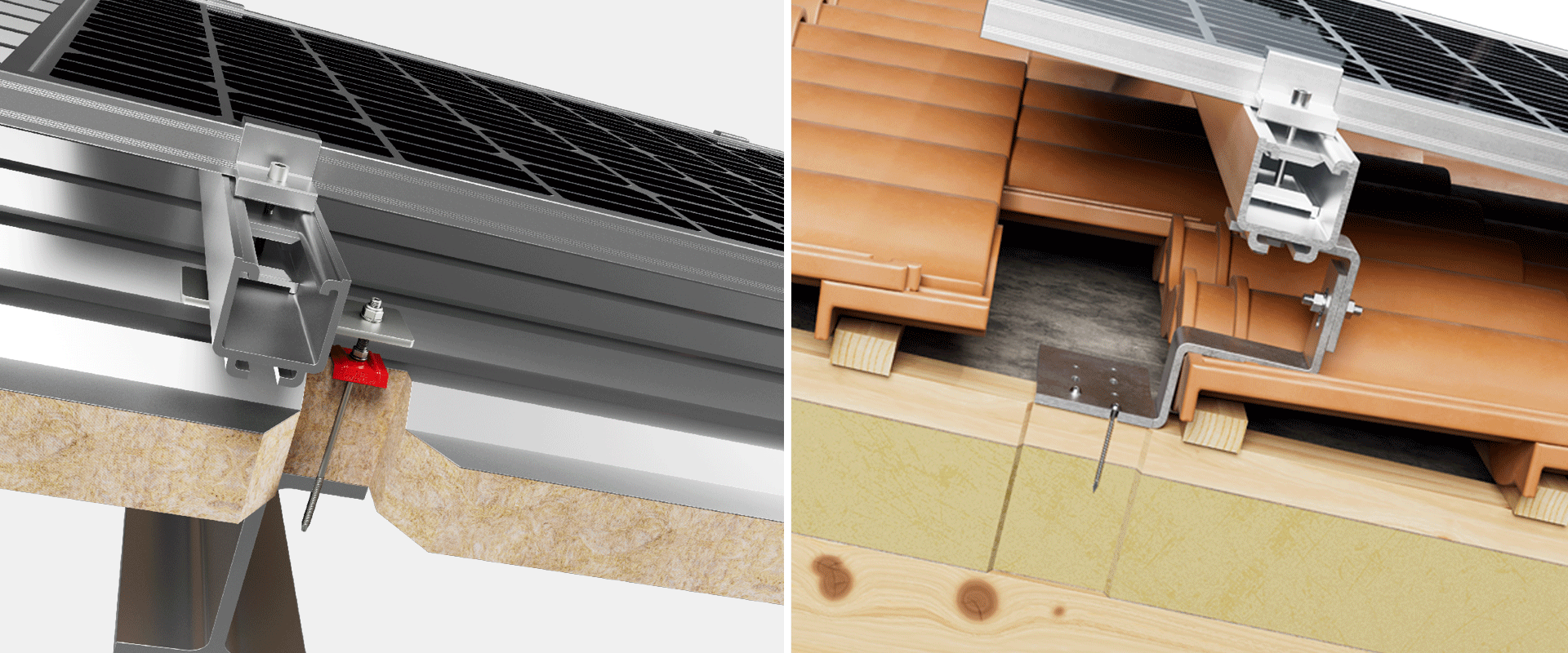

La imagen de la izquierda muestra la instalación de un sistema solar con fijaciones EJOT Solar tal como se aplicaría sobre chapa trapezoidal, paneles sándwich paneles ondulados de fibrocemento. Las fijaciones EJOT Solar se atornillan directamente a la estructura de la cubierta, que sea de acero o de madera. Luego, se puede sujetar a las fijaciones EJOT Solar la estructura fotovoltaica que soportara los módulos o colectores mediante abrazaderas o clip de sujeción.

Por otro lado, la imagen de la derecha muestra una cubierta de tejas, como los que tenemos en muchos edificios residenciales. En este caso se utilizan ganchos de tejado como unión entre la subestructura de la cubierta y la estructura fotovoltaica. Estos ganchos para cubierta suelen fijarse a las vigas con tornillos con cabeza plana. Al igual que con la fijación EJOT Solar, los ganchos de cubierta sirven para fijar la estructura fotovoltaica, a la que se fijan a su vez los paneles.

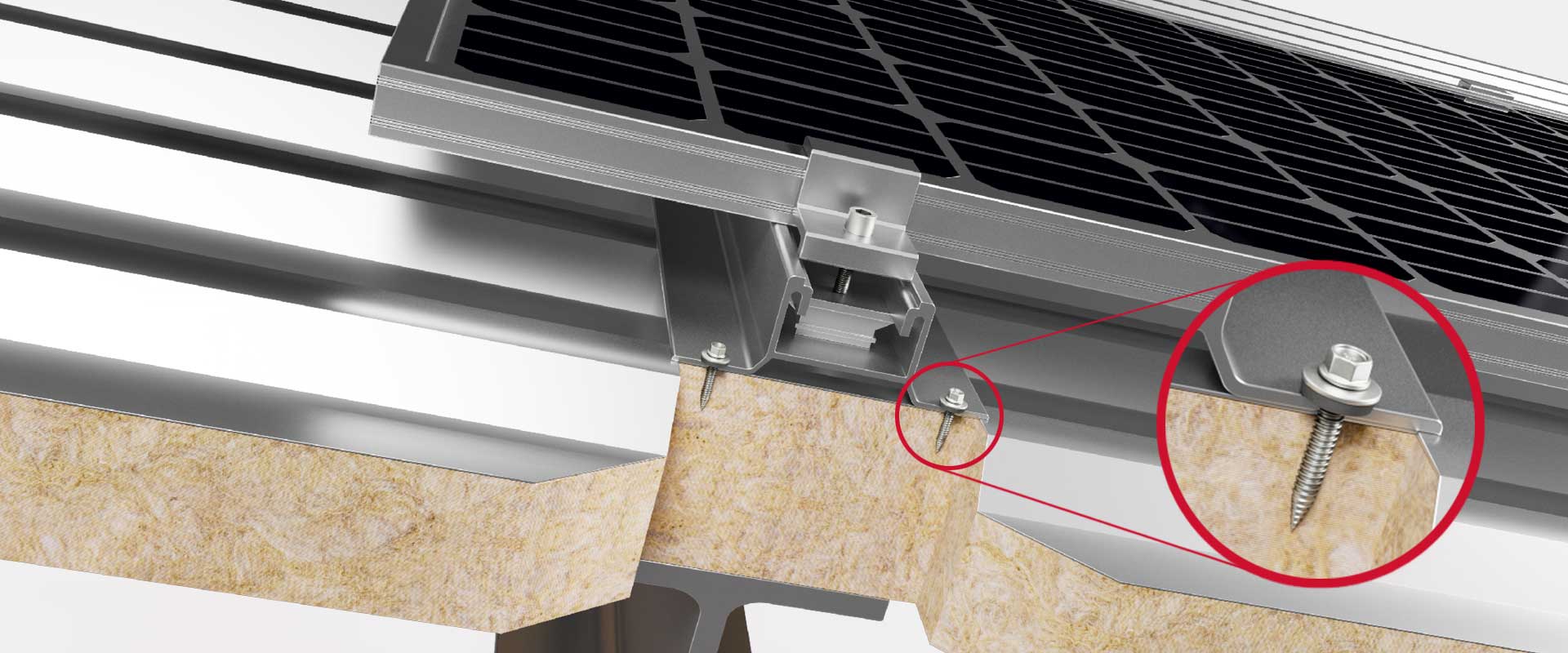

Para chapas perfiladas trapezoidales y paneles sandwich existe la alternativa de fijar la estructura fotovoltaica al recubrimiento metálico de la cubierta. Con este modo de montaje se fijan los llamados “tramos” cortos o micro rail a la chapa trapezoidal o a la chapa exterior del panel sandwich mediante tornillos específicos para chapas finas. Una vez instalados los micro raíles, es posible fijar los módulos o colectores directamente a ellos mediante abrazaderas o, alternativamente, instalar un perfil adicional más largo en el que se puedan insertar los módulos. En este sistema las cargas se transmiten directamente a la chapa trapezoidal. Por ello, es importante mencionar que la chapa trapezoidal debe absorber toda la carga en los puntos donde se montan los tramos cortos.

Ejemplo de montaje: cubierta plana

Además de las cubiertas inclinadas, las cubiertas planas son especialmente adecuadas para la realización de una instalación solar. En este caso, la instalación se puede planificar independientemente de la inclinación y la orientación del tejado, lo que permite alinear de forma óptima los módulos solares.

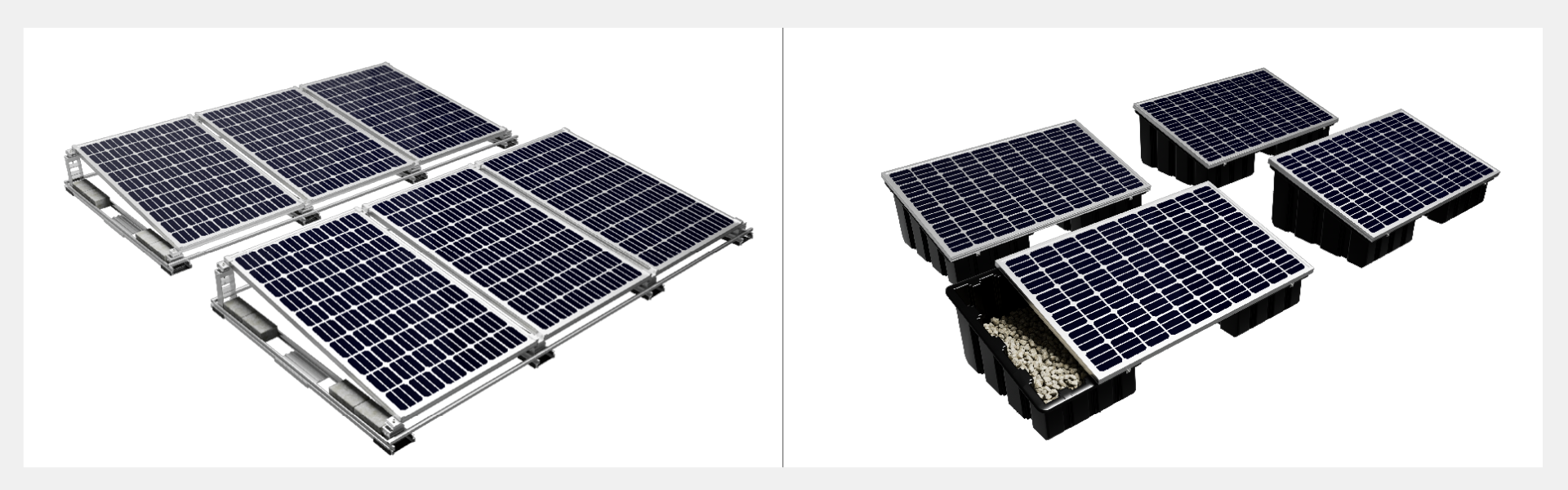

Los sistemas de lastrado utilizados en cubiertas planas no se fijan sobre o dentro de la cubierta. El sistema se asegura únicamente por su propio peso o por cargas adicionales como, por ejemplo, grava en cubetas de montaje, bloques de hormigón o similares. Los sistemas con lastre representan la mayor parte de los sistemas de montaje en cubiertas planas y, por lo general, están optimizados desde el punto de vista aerodinámico. Esto significa que los sistemas han sido desarrollados para minimizar la resistencia del aire. Esto a su vez reduce el lastre necesario y también alivia la carga sobre la estructura de la cubierta. Siempre se debe comprobar previamente si la estructura de la cubierta está diseñada para recibir una instalación fotovoltaica.

La siguiente parte de la guía solar analizará detalladamente la estructura y los campos de aplicación de la fijación EJOT Solar y explicará las principales diferencias entre este y el perno de doble rosca convencional. ¿Cuáles son las ventajas del esta fijación y qué opciones especiales ofrece?
