¿Cuáles son las características de una fijación solar?
Guía Solar - Parte 4

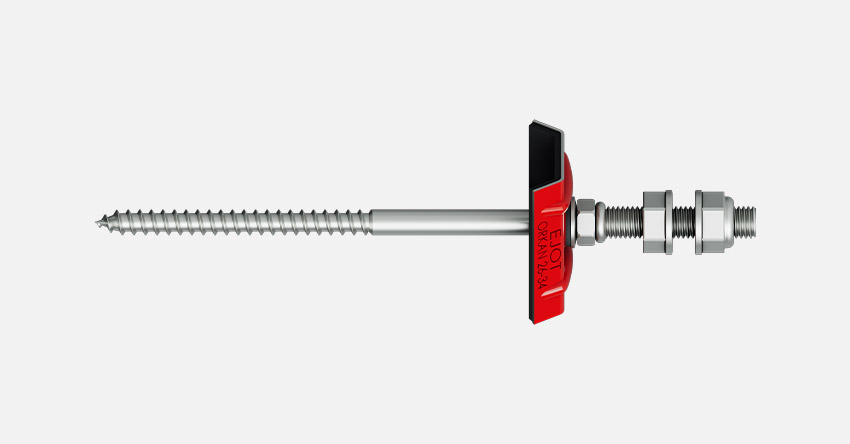

El elemento de fijación EJOT solar es una solución de fijación en acero inoxidable para la fijación de instalaciones solares en cubiertas revestidas con chapas grecadas, paneles sándwich y paneles de fibrocemento.

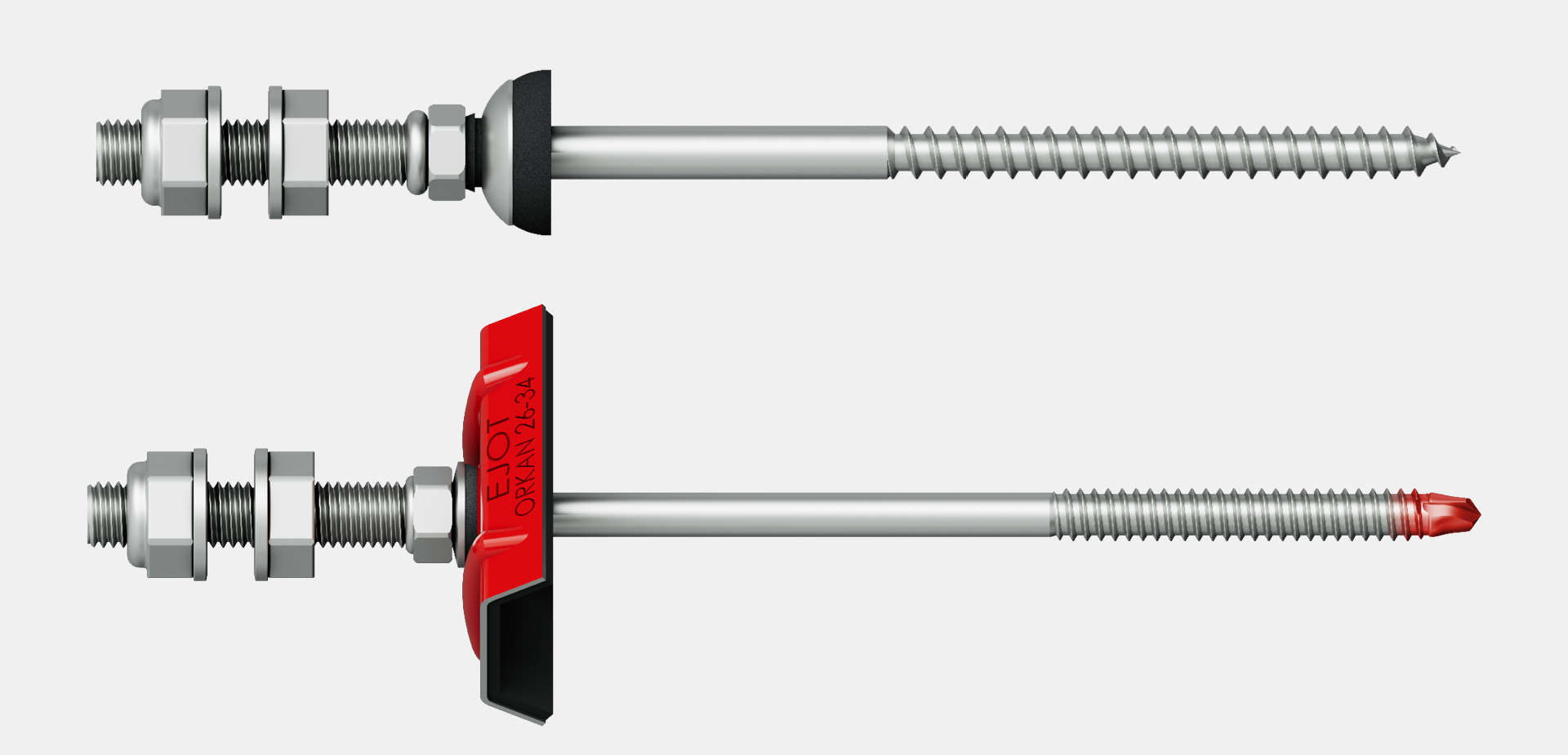

Es una fijación que tiene dos partes, ya que la fijación EJOT solar se compone de una parte inferior, el tornillo auto taladrante o auto roscante, y una parte superior soldada, un vástago con rosca métrica. Dependiendo del tipo de subestructura, la parte inferior es un tornillo auto taladrante EJOT JT3-SB-3-8.0 x L o un tornillo auto roscante EJOT JA3-8.0 x L o JA3-10.0 x L según DIN 571. En ambos casos, la parte superior de la fijación EJOT Solar es un tornillo métrico M10 x L. La inferior se fija a la subestructura, y la superior se usa para recibir y sujetar los perfiles de la estructura fotovoltaica.
Es una fijación que tiene dos partes, ya que la fijación EJOT solar se compone de una parte inferior, el tornillo auto taladrante o auto roscante, y una parte superior soldada, un vástago con rosca métrica. Dependiendo del tipo de subestructura, la parte inferior es un tornillo auto taladrante EJOT JT3-SB-3-8.0 x L o un tornillo auto roscante EJOT JA3-8.0 x L o JA3-10.0 x L según DIN 571. En ambos casos, la parte superior de la fijación EJOT Solar es un tornillo métrico M10 x L. La inferior se fija a la subestructura, y la superior se usa para recibir y sujetar los perfiles de la estructura fotovoltaica.
Para evitar la posible entrada de agua o problemas de estanqueidad debido a la perforación de la cubierta, la fijación EJOT Solar puede venir equipada con un cubreonda EJOT ORKAN junto a una arandela de sellado E16 o una arandela tipo FZD específica para panel de fibrocemento. La elección entre utilizar un cubreonda ORKAN o una arandela FZD depende del tipo revestimiento de la cubierta. Las tuercas y arandelas métricas incluidas junto a la fijación EJOT Solar sirven para asegurar la unión de la estructura a la fijación EJOT Solar. EJOT suministra “la pletina solar SB” como posible adaptador.
Una ventaja clave del sistema de fijación solar es que todas las fuerzas de tracción y compresión se transfieren directamente a la subestructura. El uso según la ley de construcción está regulado por ETA 22/0762 (sólo en combinación con cubreonda ORKAN). La fuerza resultante de la carga propia de la instalación sobre la fijación EJOT Solar es absorbida por su sujeción y transmitida a la subestructura. No se deben subestimar las cargas provocadas por el viento, la nieve, el peso neto, etc. Específicamente, los sistemas inclinados pueden proporcionar al viento una superficie que imita una vela, haciéndolos más expuestos. Cada siglo se multiplican fenómenos como las tormentas Kyrill, Lothar y Wiebke. Con la fijación EJOT Solar podrá estar seguro de que la inversión en su sistema solar estará fijada de forma segura al edificio a pesar del próximo aviso de tormenta, que seguramente anunciará velocidades superiores a 200 km/h.

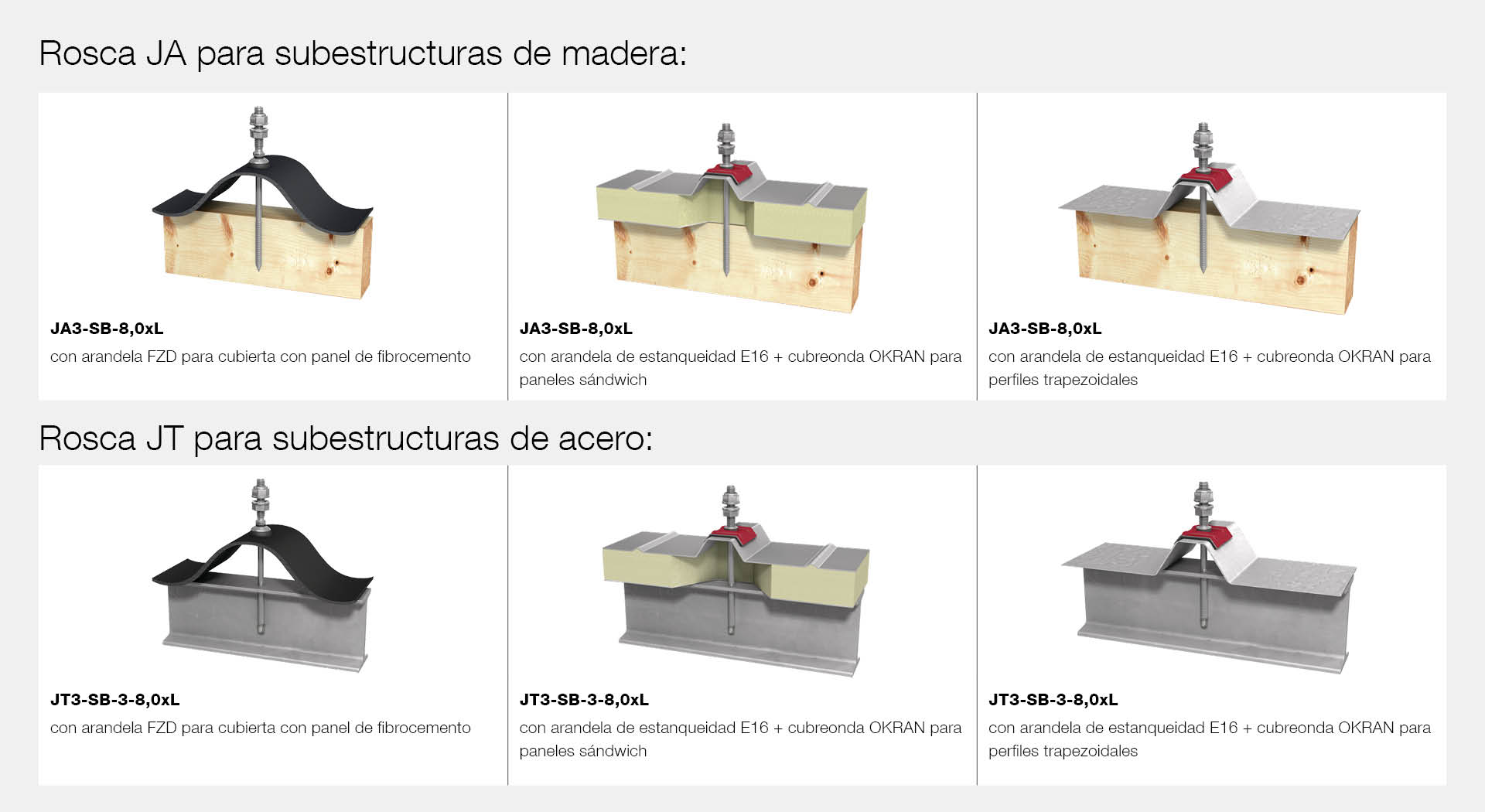

La elección de la fijación adecuada depende, entre otras cosas, de la subestructura. Como regla general, para una subestructura de madera se debe utilizar la fijación con rosca JA (tornillo auto roscante). La fijación solar con rosca JT (tornillo auto taladrante) debe utilizarse en una subestructura de acero. Cabe mencionar en este punto que la fijación EJOT Solar JT3-SB se puede montar hasta un espesor de 3 mm sin necesidad de taladrado previo.
Una ventaja clave del sistema de fijación solar es que todas las fuerzas de tracción y compresión se transfieren directamente a la subestructura. El uso según la ley de construcción está regulado por ETA 22/0762 (sólo en combinación con cubreonda ORKAN). La fuerza resultante de la carga propia de la instalación sobre la fijación EJOT Solar es absorbida por su sujeción y transmitida a la subestructura. No se deben subestimar las cargas provocadas por el viento, la nieve, el peso neto, etc. Específicamente, los sistemas inclinados pueden proporcionar al viento una superficie que imita una vela, haciéndolos más expuestos. Cada siglo se multiplican fenómenos como las tormentas Kyrill, Lothar y Wiebke. Con la fijación EJOT Solar podrá estar seguro de que la inversión en su sistema solar estará fijada de forma segura al edificio a pesar del próximo aviso de tormenta, que seguramente anunciará velocidades superiores a 200 km/h.
¿Qué versión de la fijación EJOT Solar se utiliza y para qué aplicación?
La elección de la fijación adecuada depende, entre otras cosas, de la subestructura. Como regla general, para una subestructura de madera se debe utilizar la fijación con rosca JA (tornillo auto roscante). La fijación solar con rosca JT (tornillo auto taladrante) debe utilizarse en una subestructura de acero. Cabe mencionar en este punto que la fijación EJOT Solar JT3-SB se puede montar hasta un espesor de 3 mm sin necesidad de taladrado previo.

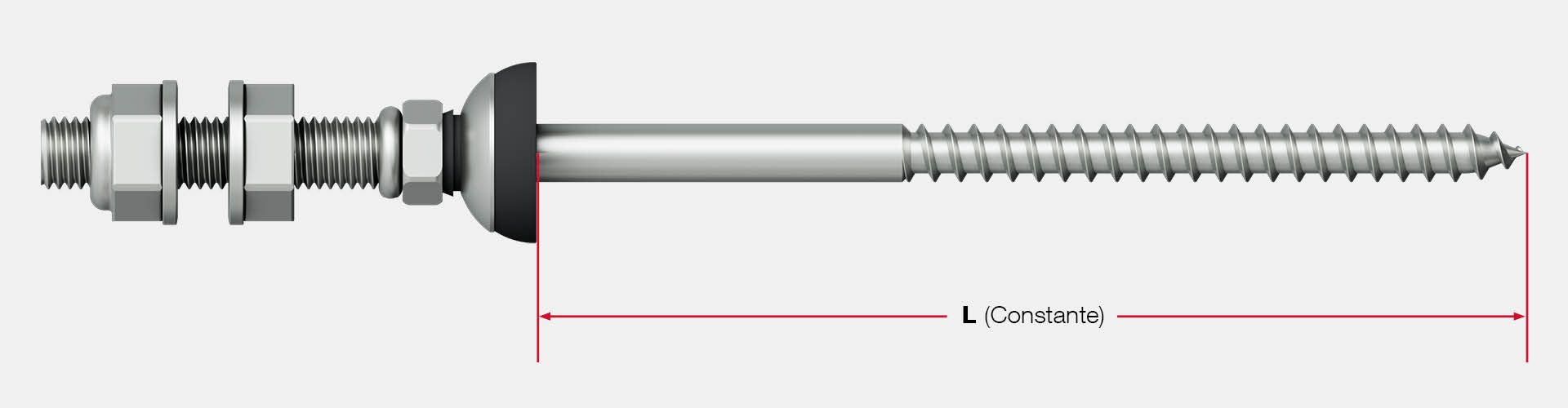

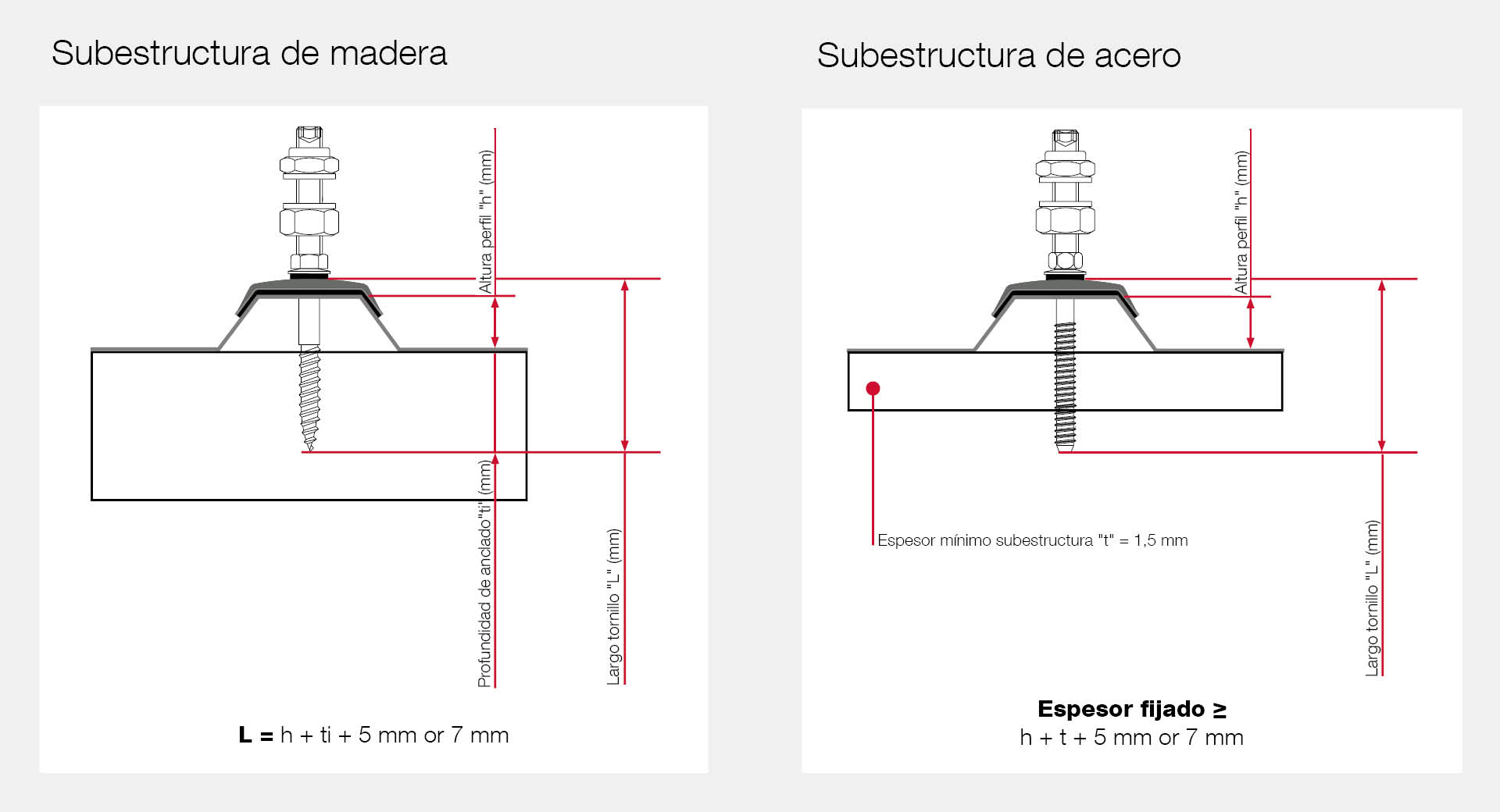

Para determinar la longitud correcta del tornillo para esta fijación, es necesario diferenciar entre la versión JA3 para subestructuras de madera y la versión JT3 para subestructuras de acero.
¿Cuáles son los beneficios de la fijación EJOT Solar?
El sistema de fijación EJOT Solar está disponible tanto para subestructuras de madera como de acero. La fuerza de la fijación reside en la configuración de la cabeza del tornillo como punto de fijación fijo y en la estanqueidad permanente resultante. El punto de fijación fijo está definido por la cabeza del tornillo de la parte inferior. De este modo, la profundidad de atornillado es siempre idéntica, lo que garantiza una altura de montaje uniforme. Gracias a la cabeza del tornillo como punto de fijación fijo, el elemento de sellado utilizado (arandela de sellado con cubreonda o arandela tipo FZD) también permanece en el lugar previsto y garantiza la estanqueidad de la conexión.

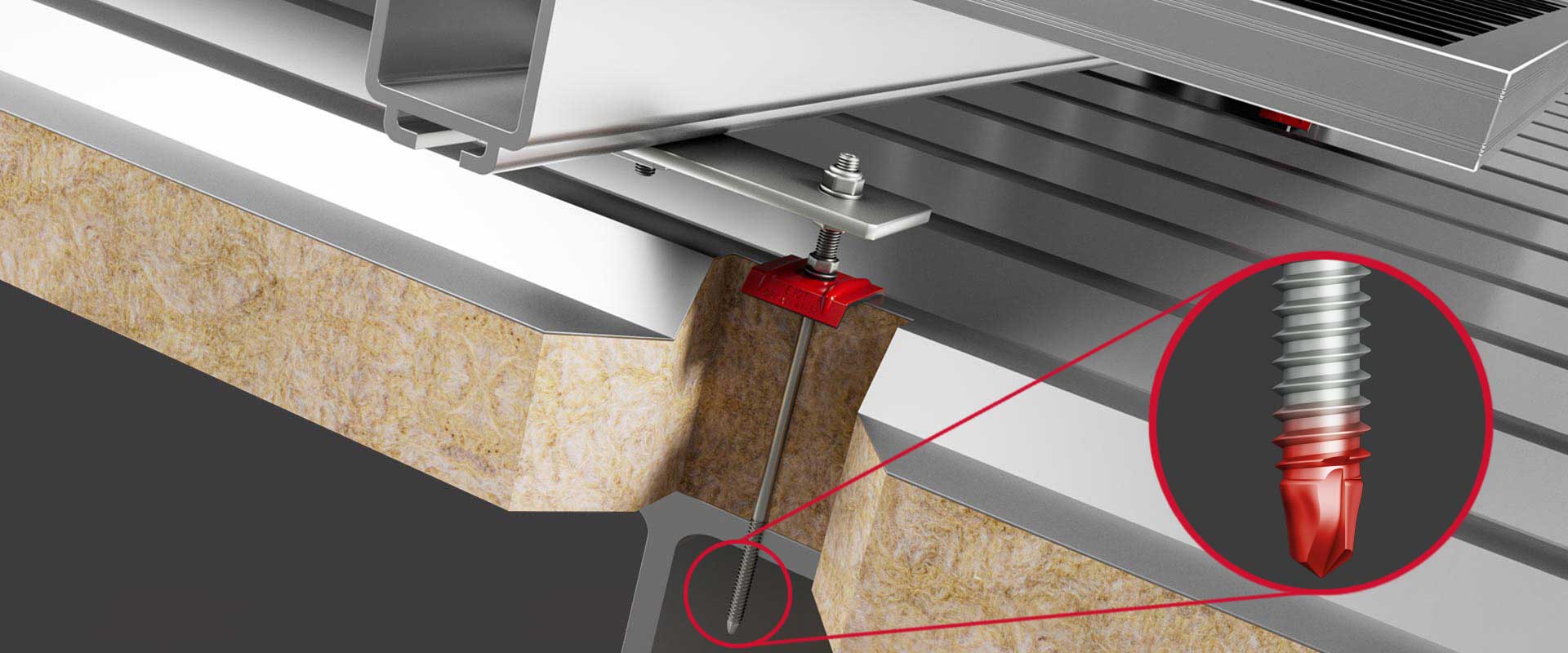

Si estructuralmente no es posible centrar los perfiles de la estructura de montaje en los pernos roscados del elemento de fijación, se pueden utilizar pletinas especiales, como la pletina EJOT SB. Esta pletina se fija mediante tuerca al anclaje, y puede recibir los perfiles de la subestructura de manera flexible gracias a su coliso . Para usar la pletina SB es importante considerar que la carga excéntrica crea un momento de flexión que debe absorber la fijación EJOT Solar. Por razones estructurales, lo ideal es montar la pletina orientada hacia la cima de la cubierta.
Si la fijación EJOT Solar se va a instalar en una cubierta con chapa trapezoidal o paneles sándwich, el anclaje debe usarse en combinación con un cubreonda ORKAN. Estos cubreondas EJOT están fabricadas en aluminio y tienen una junta de EPDM en la parte inferior. Junto con una arandela de estanqueidad E16, garantizan la estanqueidad del punto de fijación donde la greca de la chapa. Además, el cubreonda garantiza la distribución de las fuerzas de presión que actúan sobre la chapa trapezoidal o panel sándwich. Los cubreondas ORKAN están disponibles en EJOT para todas las geometrías habituales de chapa trapezoidal y ondulada y, según sea necesario, pueden pintarse en diferentes colores RAL. La siguiente y última parte de la guía solar examina los demás sistemas de fijación utilizados en la construcción de instalaciones solares. ¿Qué productos se utilizan para unir los distintos elementos de montaje y qué se debe tener en cuenta en detalle a la hora de elegir el tornillo correcto?
