La selección correcta de la subestructura
Guía de fachadas ventiladas – Parte 6
Nuestra guía sobre fachadas ventiladas ya ha tratado la estructura y las ventajas de una fachada ventilada, las bases sobre el anclaje y las características y particularidades de la fijación simple o múltiple de los sistemas no estructurales. También se detalló la correcta selección y montaje de anclajes de fachada de plástico, anclajes metálicos expansivos y resina química.
En esta parte, nos centraremos en la selección del material adecuado para la subestructura y la formación de puntos fijos y móviles.
En Alemania, las fachadas ventiladas se diseñan según DIN 18516 - Parte 1. Esta normativa se aplica al sistema exterior incluyendo el panel de fachada y el anclado, uniones y fijaciones necesarias. La norma específica los principios de planificación, cálculo y construcción de estructuras sostenibles. DIN 18516 se refiere a la aprobación y normativa alemana Z-30.3-6 para aceros inoxidables y define exigencia en cuanto a corrosión de los elementos de fijación. Esto a su vez se refiere a la norma europea DIN EN 1993-1-4.
Según EN 1993-1-4, Tabla A1, se debe determinar el factor de resistencia a la corrosión CRF en cada caso. Sobre la base de los ejemplos dados por la normativa, los valores de CRF entre 10 y 14 se consiguen muy rápidamente, con una realización realista. Por lo tanto, la conexión se clasifica como clase de resistencia a la corrosión CRC III y debe realizarse al menos con productos hechos de acero inoxidable A4.
CROSSFIX® de EJOT es un sistema de subestructura para fachada ventilada. La ménsula está hecha de acero inoxidable (A2 o A4). El material permite una reducción significativa del puente térmico que supone el sistema, ya que tiene una conductividad térmica muy baja en comparación con el aluminio. Esta eficiencia energética de la subestructura puede permitir construir con un espesor de muro menor, gracias a la posibilidad de reducir el espesor del aislamiento y entonces del espesor del sistema de fachada ventilada.
En esta parte, nos centraremos en la selección del material adecuado para la subestructura y la formación de puntos fijos y móviles.
Protección contra la corrosión: lo que dicen las normas
En Alemania, las fachadas ventiladas se diseñan según DIN 18516 - Parte 1. Esta normativa se aplica al sistema exterior incluyendo el panel de fachada y el anclado, uniones y fijaciones necesarias. La norma específica los principios de planificación, cálculo y construcción de estructuras sostenibles. DIN 18516 se refiere a la aprobación y normativa alemana Z-30.3-6 para aceros inoxidables y define exigencia en cuanto a corrosión de los elementos de fijación. Esto a su vez se refiere a la norma europea DIN EN 1993-1-4.Según EN 1993-1-4, Tabla A1, se debe determinar el factor de resistencia a la corrosión CRF en cada caso. Sobre la base de los ejemplos dados por la normativa, los valores de CRF entre 10 y 14 se consiguen muy rápidamente, con una realización realista. Por lo tanto, la conexión se clasifica como clase de resistencia a la corrosión CRC III y debe realizarse al menos con productos hechos de acero inoxidable A4.
El sistema de subestructura CROSSFIX®

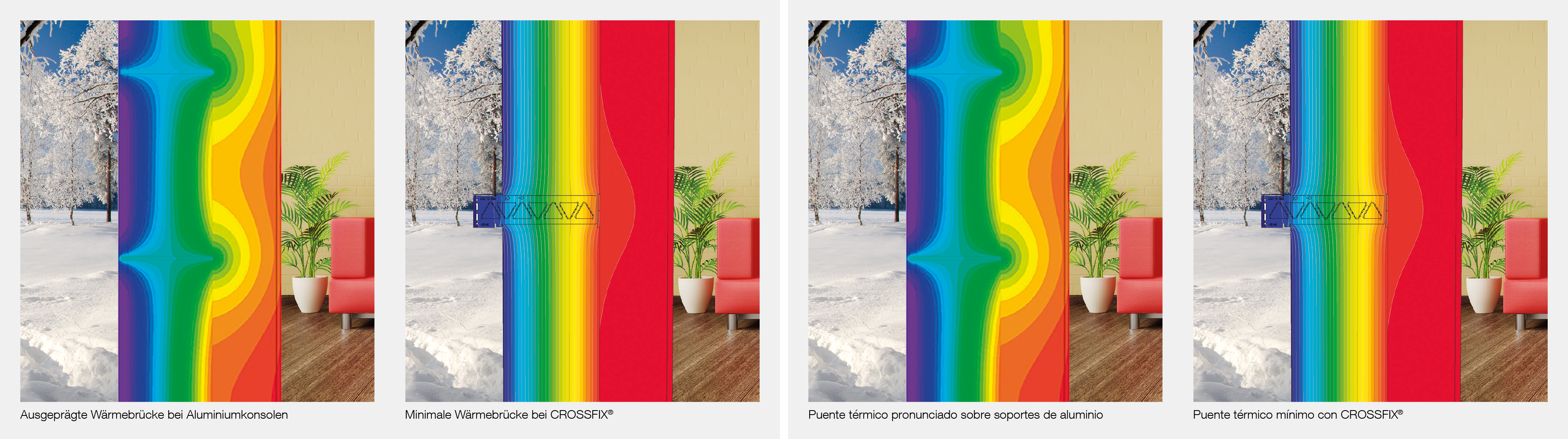

CROSSFIX® de EJOT es un sistema de subestructura para fachada ventilada. La ménsula está hecha de acero inoxidable (A2 o A4). El material permite una reducción significativa del puente térmico que supone el sistema, ya que tiene una conductividad térmica muy baja en comparación con el aluminio. Esta eficiencia energética de la subestructura puede permitir construir con un espesor de muro menor, gracias a la posibilidad de reducir el espesor del aislamiento y entonces del espesor del sistema de fachada ventilada.
Desde el punto de vista del diseño, la ménsula permite la instalación de perfiles horizontales y verticales y se puede utilizar para formar puntos fijos como móviles. Toda con la misma referencia de ménsula, y esto conduce a una máxima flexibilidad durante el montaje.
La alta resistencia del acero inoxidable también permite una gran capacidad portante y, por lo tanto, amplía la flexibilidad de diseño en la planificación y el diseño de fachadas ventilada
La alta resistencia del acero inoxidable también permite una gran capacidad portante y, por lo tanto, amplía la flexibilidad de diseño en la planificación y el diseño de fachadas ventilada

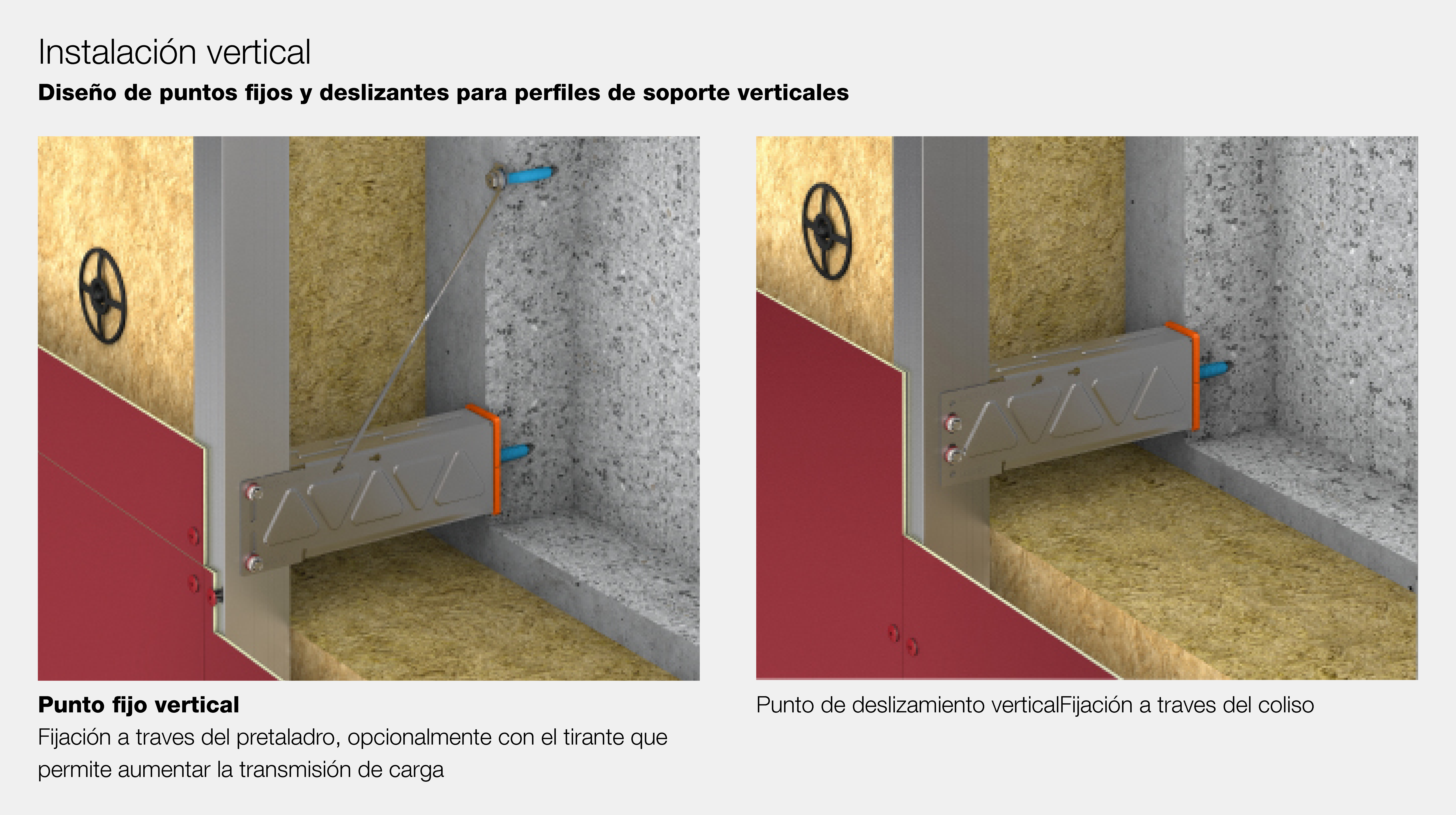

Montaje de puntos fijos y móviles
Las fachadas están expuestas a variaciones constantes de temperatura. Los materiales utilizados normalmente tienen diferentes coeficientes de dilatación. Por lo tanto, es importante que el sistema permita un libre movimiento de los elementos. Un perfil montante se fija a la ménsula a través de un coliso. Todas las cargas verticales, p.e el peso propio del panel de revestimiento, se transmite a través de esta ménsula de punto fijo. Todas las demás ménsulas están diseñadas como puntos móviles y solo están dimensionadas para soportar cargas horizontales (p.e, cargas de viento). Para ello, los tornillos de unión ménsula con montante se instalan donde el coliso ovalado de la ménsula, de manera centrada. Debido a los cambios de temperatura, el perfil ahora se puede contraer o expandir sin restricciones, lo que a su vez puede provocar patología en la fachada (p.e deformación del panel de fachada)
La necesidad de una fijación sin restricciones no solo se especifica en las directrices de diseño, las aprobaciones y las guías de montaje, sino que es importante para el posterior acabado visual de la fachada. Este importante aspecto se abordará en la siguiente parte de nuestra guía sobre fachadas ventiladas.
