Fijación simple o múltiple de un sistema no estructural
Guía de fachadas ventiladas – Parte 3
Nuestra guía para fachadas ventiladas ya ha comentado el diseño y las ventajas de una fachada ventilada y los distintos tipos de tecnología de anclaje.
En este capítulo se abordan las propiedades y particularidades de la fijación simple o múltiple de los sistemas no estructurales, que incluye el sistema de fachada ventilada.
Un sistema no estructural es una construcción que no contribuye a la estabilidad del edificio. (no influye la estructura principal) Si falla su anclaje, dicho sistema fijado se derrumba, pero el edificio permanece intacto. Buenos ejemplos de sistemas no estructurales son las instalaciones de ventilación, las barandillas, sistema de falso techo y, por último, pero no menos importante, las fachadas ventiladas. Al contrario, los sistemas estructurales podrían ser, por ejemplo, la estructura metálica del edificio que permite recibir el sistema de falso techo.
Con el llamado sistema de fijación múltiple, la carga se transfiere a al menos dos puntos de fijación adyacentes en caso de fallo de uno de los puntos de fijación. Por lo tanto, un sistema de fijación múltiple requiere al menos tres puntos de fijación, que están conectados estructuralmente entre sí. Un punto de fijación solo puede constar de un anclaje, aunque también se pueden utilizar varios anclajes para un punto de fijación. Por ejemplo, con una pletina.
En este capítulo se abordan las propiedades y particularidades de la fijación simple o múltiple de los sistemas no estructurales, que incluye el sistema de fachada ventilada.
Sistema no estructural
Un sistema no estructural es una construcción que no contribuye a la estabilidad del edificio. (no influye la estructura principal) Si falla su anclaje, dicho sistema fijado se derrumba, pero el edificio permanece intacto. Buenos ejemplos de sistemas no estructurales son las instalaciones de ventilación, las barandillas, sistema de falso techo y, por último, pero no menos importante, las fachadas ventiladas. Al contrario, los sistemas estructurales podrían ser, por ejemplo, la estructura metálica del edificio que permite recibir el sistema de falso techo.
Fijación simple o múltiple
Con el llamado sistema de fijación múltiple, la carga se transfiere a al menos dos puntos de fijación adyacentes en caso de fallo de uno de los puntos de fijación. Por lo tanto, un sistema de fijación múltiple requiere al menos tres puntos de fijación, que están conectados estructuralmente entre sí. Un punto de fijación solo puede constar de un anclaje, aunque también se pueden utilizar varios anclajes para un punto de fijación. Por ejemplo, con una pletina.

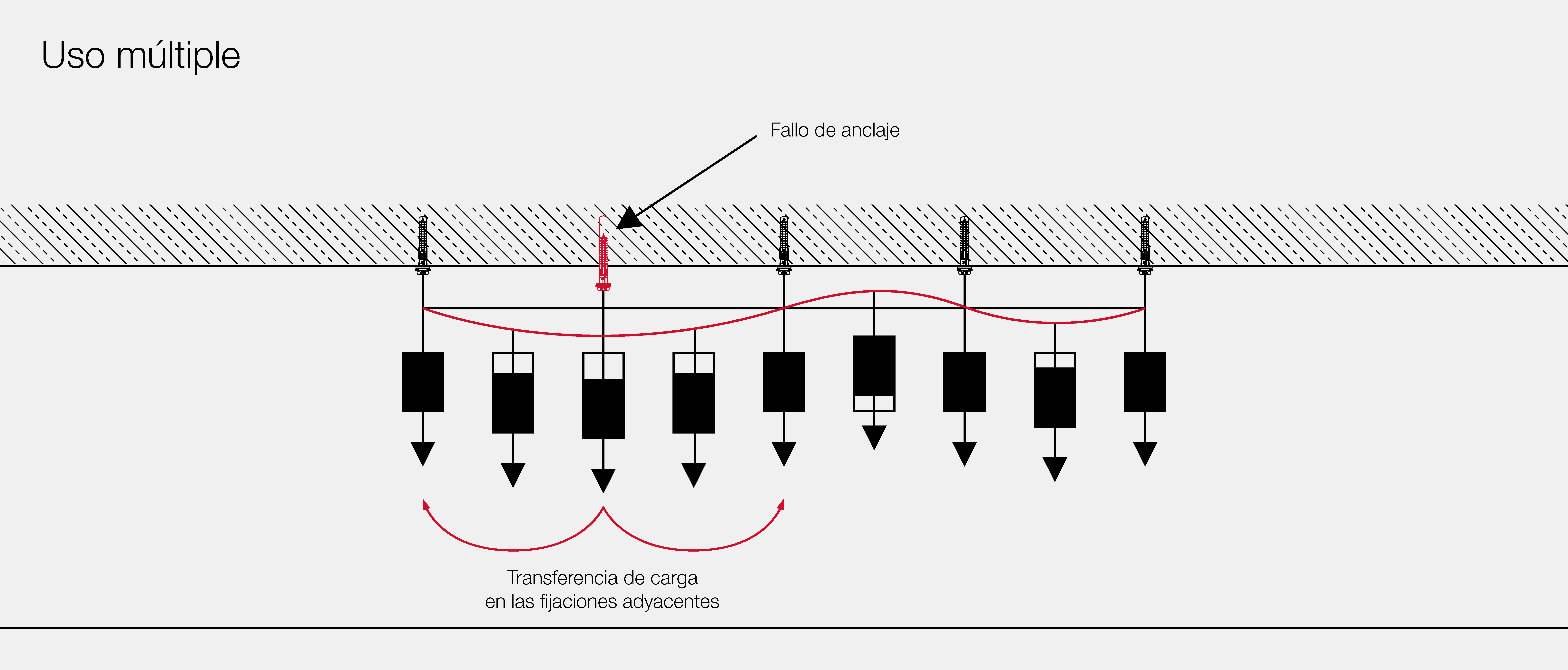

Las dos imágenes anteriores muestran la diferencia entre una fijación simple, en la imagen superior, y una fijación múltiple, en la imagen inferior. Si el punto de fijación en la imagen superior fallara, el accesorio se caería abruptamente, incluso si consta de varios anclajes. Con el sistema de fijación múltiple de la imagen inferior, el fallo de un anclaje se podría ver visualmente pero no caería el sistema. Inevitablemente, el sistema sufre el fallo de dicho anclaje, pero sigue asegurado, protegido y funcionando.
Si no es posible la fijación múltiple debido a las condiciones existentes en el edificio, es decir, dinteles, o para la formación de esquinas, se debe anclar con un anclaje que permite la fijación simple. Hay diferentes formas de hacerlo, dependiendo del sustrato. Existen algunas aprobaciones nacionales para fijaciones simples con anclajes de plástico, pero a menudo se limitan a sustratos como el hormigón. Alternativamente, se pueden usar anclajes metálicos o anclajes químicos. Es importante que tanto los anclajes metálicos expansivos como las varillas metálicas sean de acero inoxidable A4. Para mampostería, la única opción actual para la fijación simple es el uso de un anclaje químico.
La siguiente parte de nuestra guía para fachadas ventiladas trata sobre la correcta selección e instalación de anclajes de fachada de plástico.
