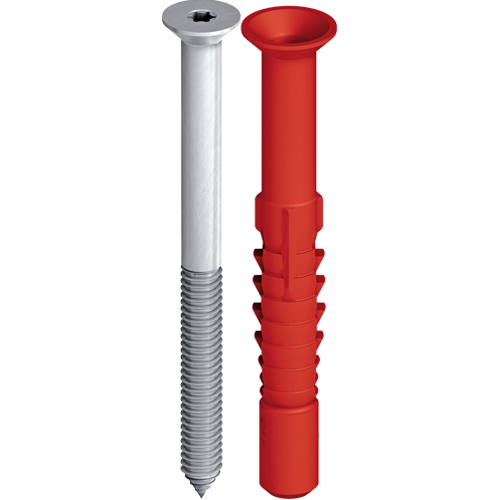

Anclaje de fachada EJOT® SDF - S - 14A

Especificaciones

Aplicaciones
- Fijación de componentes metálicos o de madera.
- Para todos los sistemas redundantes y no portantes según EAD 330284-00-0604
Características
- Cabeza avellanada.
- Homologado para todos los materiales habituales de construcción.
- Agarre fiable incluso en materiales de construcción problemáticos gracias a una zona de expansión optimizada.
- Agarre seguro por la expansión radial para un montaje seguro.
- Doble bloqueo de seguridad contra la torsión
- para un montaje seguro.
Datos técnicos
- Diámetro: 14 mm
- Accionamiento: TX40
- Profundidad taladro ≥ t: 80 mm
- Profundidad empotrado ≥ hv: 70 mm

Descargas

Español

Inglés

ETA-15/0027.pdf 1 MB
Product data sheet.pdf 382 KB
DoP ETA-15/0027.pdf 2 MB
EPD Fastening systems for rear-ventilated curtain wall facades.pdf 1 MB
Assembly Instructions.pdf 1 MB

Further lengths available upon reques

Filtro

Filtros seleccionados

Descripción	Nº de artículo	Longitud del anclaje mm	Diámetro mm	Material	Espesor fijado ≥ mm	Unidades
SDF - S - 14A x 120 V	8591120430	120.0	14.0	Acero al carbono	50.0	50
Datos técnicos Longitud del anclaje 120.0 Diámetro 14.0 Material Acero al carbono Espesor fijado ≥ 50.0 Descripción SDF - S - 14A x 120 V Unidades 50
SDF - S - 14A x 140 V	8591140430	140.0	14.0	Acero al carbono	70.0	50
Datos técnicos Longitud del anclaje 140.0 Diámetro 14.0 Material Acero al carbono Espesor fijado ≥ 70.0 Descripción SDF - S - 14A x 140 V Unidades 50
SDF - S - 14A x 160 V	8591160430	160.0	14.0	Acero al carbono	90.0	50
Datos técnicos Longitud del anclaje 160.0 Diámetro 14.0 Material Acero al carbono Espesor fijado ≥ 90.0 Descripción SDF - S - 14A x 160 V Unidades 50
SDF - S - 14A x 180 V	8591180430	180.0	14.0	Acero al carbono	110.0	50
Datos técnicos Longitud del anclaje 180.0 Diámetro 14.0 Material Acero al carbono Espesor fijado ≥ 110.0 Descripción SDF - S - 14A x 180 V Unidades 50
SDF - S - 14A x 200 V	8591200430	200.0	14.0	Acero al carbono	130.0	50
Datos técnicos Longitud del anclaje 200.0 Diámetro 14.0 Material Acero al carbono Espesor fijado ≥ 130.0 Descripción SDF - S - 14A x 200 V Unidades 50
SDF - S - 14A x 240 V	8591240430	240.0	14.0	Acero al carbono	170.0	25
Datos técnicos Longitud del anclaje 240.0 Diámetro 14.0 Material Acero al carbono Espesor fijado ≥ 170.0 Descripción SDF - S - 14A x 240 V Unidades 25
SDF - S - 14A x 260 V	8591260430	260.0	14.0	Acero al carbono	190.0	25
Datos técnicos Longitud del anclaje 260.0 Diámetro 14.0 Material Acero al carbono Espesor fijado ≥ 190.0 Descripción SDF - S - 14A x 260 V Unidades 25
SDF - S - 14A x 300 V	8591300430	300.0	14.0	Acero al carbono	230.0	25
Datos técnicos Longitud del anclaje 300.0 Diámetro 14.0 Material Acero al carbono Espesor fijado ≥ 230.0 Descripción SDF - S - 14A x 300 V Unidades 25
SDF - S - 14A x 320 V	8591320430	320.0	14.0	Acero al carbono	250.0	25
Datos técnicos Longitud del anclaje 320.0 Diámetro 14.0 Material Acero al carbono Espesor fijado ≥ 250.0 Descripción SDF - S - 14A x 320 V Unidades 25
SDF - S - 14A x 340 V	8591340430	340.0	14.0	Acero al carbono	270.0	25
Datos técnicos Longitud del anclaje 340.0 Diámetro 14.0 Material Acero al carbono Espesor fijado ≥ 270.0 Descripción SDF - S - 14A x 340 V Unidades 25
SDF - S - 14A x 360 V	8591360430	360.0	14.0	Acero al carbono	290.0	25
Datos técnicos Longitud del anclaje 360.0 Diámetro 14.0 Material Acero al carbono Espesor fijado ≥ 290.0 Descripción SDF - S - 14A x 360 V Unidades 25
