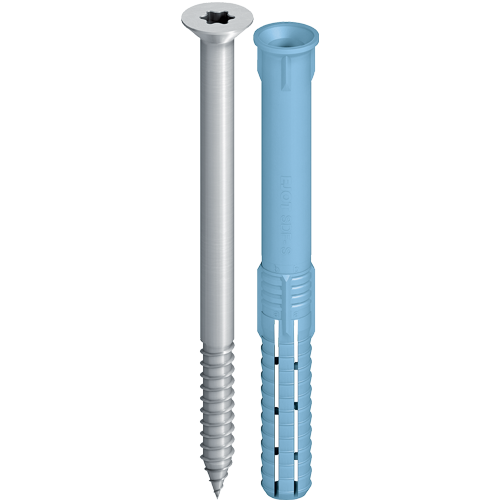

Anclaje de fachada EJOT® SDF - S - 10V

SDF-S-10V

Especificaciones

  • Aplicaciones

    • Fijación de componentes metálicos o de madera.
    • Para todos los sistemas redundantes y no portantes según EAD 330284-00-0604

  • Características

    • Cabeza Avellanada.
    • Anclaje con una profundidad de empotrado de 40mm en hormigón.
    • Dos profundidades de instalación (en ladrillo= 50mm).
    • Zona de expansión muy corta para un menor tiempo de instalación.
    • Zona de expansión óptima gracias a la expansión radial.
    • Momentos flectores muy elevados.
    • Doble bloqueo de seguridad contra la torsión para un montaje seguro.

  • Datos técnicos

    • Diámetro: 10 mm
    • Accionamiento: TX40

Further lengths available upon request

Filtro

Filtros seleccionados

    Descripción Nº de artículo Diámetro mm Material Longitud mm Espesor fijado (hormigón)B ≥ mm Espesor fijado (ladrillos) B ≥ mm Unidades
    SDF - S - 10V x 60 V 8580060450 10.0 Cincado 60.0 20.0 10.0 100

    Datos técnicos

    Diámetro
    10.0
    Material
    Cincado
    Longitud
    60.0
    Espesor fijado (hormigón)B ≥
    20.0
    Espesor fijado (ladrillos) B ≥
    10.0
    Descripción
    SDF - S - 10V x 60 V
    Unidades
    100
    SDF - S - 10V x 70 V 8580070450 10.0 Cincado 70.0 30.0 20.0 100

    Datos técnicos

    Diámetro
    10.0
    Material
    Cincado
    Longitud
    70.0
    Espesor fijado (hormigón)B ≥
    30.0
    Espesor fijado (ladrillos) B ≥
    20.0
    Descripción
    SDF - S - 10V x 70 V
    Unidades
    100
    SDF - S - 10V x 80 V 8580080450 10.0 Cincado 80.0 40.0 30.0 100

    Datos técnicos

    Diámetro
    10.0
    Material
    Cincado
    Longitud
    80.0
    Espesor fijado (hormigón)B ≥
    40.0
    Espesor fijado (ladrillos) B ≥
    30.0
    Descripción
    SDF - S - 10V x 80 V
    Unidades
    100
    SDF - S - 10V x 100 V 8580100450 10.0 Cincado 100.0 60.0 50.0 100

    Datos técnicos

    Diámetro
    10.0
    Material
    Cincado
    Longitud
    100.0
    Espesor fijado (hormigón)B ≥
    60.0
    Espesor fijado (ladrillos) B ≥
    50.0
    Descripción
    SDF - S - 10V x 100 V
    Unidades
    100
    SDF - S - 10V x 120 V 8580120450 10.0 Cincado 120.0 80.0 70.0 100

    Datos técnicos

    Diámetro
    10.0
    Material
    Cincado
    Longitud
    120.0
    Espesor fijado (hormigón)B ≥
    80.0
    Espesor fijado (ladrillos) B ≥
    70.0
    Descripción
    SDF - S - 10V x 120 V
    Unidades
    100
    SDF - S - 10V x 140 V 8580140450 10.0 Cincado 140.0 100.0 90.0 100

    Datos técnicos

    Diámetro
    10.0
    Material
    Cincado
    Longitud
    140.0
    Espesor fijado (hormigón)B ≥
    100.0
    Espesor fijado (ladrillos) B ≥
    90.0
    Descripción
    SDF - S - 10V x 140 V
    Unidades
    100
    SDF - S - 10V x 160 V 8580160450 10.0 Cincado 160.0 120.0 110.0 100

    Datos técnicos

    Diámetro
    10.0
    Material
    Cincado
    Longitud
    160.0
    Espesor fijado (hormigón)B ≥
    120.0
    Espesor fijado (ladrillos) B ≥
    110.0
    Descripción
    SDF - S - 10V x 160 V
    Unidades
    100
    SDF - S - 10V x 180 V 8580180450 10.0 Cincado 180.0 140.0 130.0 100

    Datos técnicos

    Diámetro
    10.0
    Material
    Cincado
    Longitud
    180.0
    Espesor fijado (hormigón)B ≥
    140.0
    Espesor fijado (ladrillos) B ≥
    130.0
    Descripción
    SDF - S - 10V x 180 V
    Unidades
    100
    SDF - S - 10V x 200 V 8580200450 10.0 Cincado 200.0 160.0 150.0 100

    Datos técnicos

    Diámetro
    10.0
    Material
    Cincado
    Longitud
    200.0
    Espesor fijado (hormigón)B ≥
    160.0
    Espesor fijado (ladrillos) B ≥
    150.0
    Descripción
    SDF - S - 10V x 200 V
    Unidades
    100
    SDF - S - 10V x 220 V 8580220450 10.0 Cincado 220.0 180.0 170.0 100

    Datos técnicos

    Diámetro
    10.0
    Material
    Cincado
    Longitud
    220.0
    Espesor fijado (hormigón)B ≥
    180.0
    Espesor fijado (ladrillos) B ≥
    170.0
    Descripción
    SDF - S - 10V x 220 V
    Unidades
    100
