EJOT® Iso-Bar ECO

Especificaciones

  • Aplicaciones

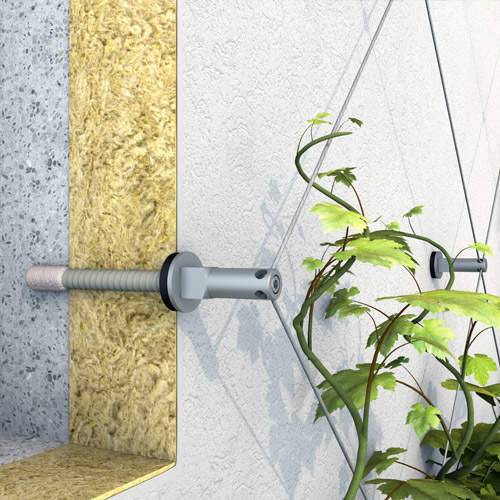

    Sistema con fijaciones homologadas para el ajardinamiento de fachadas con SATEEl EJOT Iso-Bar ECO es un elemento de fijación con rotura de puente térmico equipado con un adaptador de acero inoxidable para la fijación del trenzado y accesorio de sellado. El anclaje se realiza con inyección de resina química y es posible tanto en hormigón como en ladrillo macizo o perforado.



  • Características

    • Fijación de trenzado con adaptador ajustable
    • Guías de cable/geometrías de rejilla variables
    • Baja conductividad térmica
    • Montaje posterior y flexible
    • Corte a medida en la obra: para una adaptación perfecta a las condiciones de la fachada
    • Poca variantes de producto para cubrir hasta 30mm de espesor de SATE
    • Sellado permanente
    • Montaje fácil y seguro gracias a la innovadora herramienta de montaje
    • Instalación sin fuerza de expansiónPosibilidad de montaje a temperaturas de hasta -20° C en combinación con la resina Multifix USF Winter

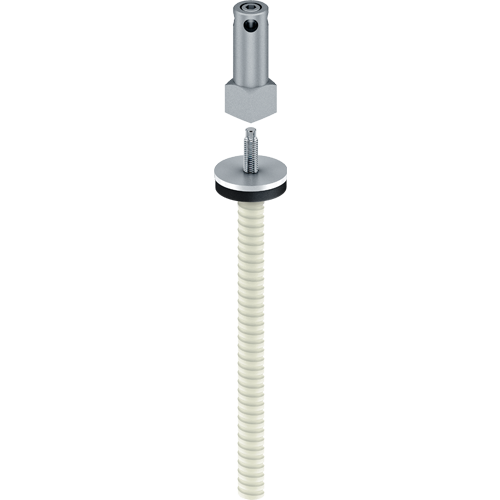

    • EJOT Iso Bar 200/260/320/380Arandela Ø con EPDM
    • Adaptador con tornillo cilíndrico
    • Herramienta de montaje
    • Tamiz para la inyección de la resina en materiales huecosExtensión de cánulas para espesores de SATE altos



  • Datos técnicos

    Valores característicos:

    • Aprobación (DIBT Alemania) Z-21.8-2083
    • Diámetro nominal [varilla]: 22 mm
    • Diámetro arandela (parte metálica): 60 mm
    • Diámetro arandela (EPDM): 58 mm

    Longitudes y longitudes efectivas



    Iso-Bar ECO Longitud efectiva máx.*: Espesor de las capas no portantes, p.e. enfoscado, mortero, material de refuerzo, aislamiento, etc
    Iso-Bar ECO 200 160 / 120 mm
    Iso-Bar ECO 260 220 / 180 mm
    Iso-Bar ECO 260 280 / 240 mm
    Iso-Bar ECO 380 340 / 300 mm

    Longitud efectiva máx.*= Espesor de las capas no portantes, p.e. cola, enlucido, material de refuerzo, material aislante, etc.



Filtro

Filtros seleccionados

    Descripción Nº de artículo Longitud mm Unidades
    SET EJOT Iso-Bar ECO 200 8779200110 200.0 1

    Datos técnicos

    Longitud
    200.0
    Descripción
    SET EJOT Iso-Bar ECO 200
    Unidades
    1
    SET EJOT Iso-Bar ECO 260 8779260110 260.0 1

    Datos técnicos

    Longitud
    260.0
    Descripción
    SET EJOT Iso-Bar ECO 260
    Unidades
    1
    SET EJOT Iso-Bar ECO 320 8779320110 320.0 1

    Datos técnicos

    Longitud
    320.0
    Descripción
    SET EJOT Iso-Bar ECO 320
    Unidades
    1
    SET EJOT Iso-Bar ECO 380 8779380110 380.0 1

    Datos técnicos

    Longitud
    380.0
    Descripción
    SET EJOT Iso-Bar ECO 380
    Unidades
    1
    Iso-Bar ECO Round strand rope ø 4 mm - A4 8779888001 1

    Datos técnicos

    Longitud
    Descripción
    Iso-Bar ECO Round strand rope ø 4 mm - A4
    Unidades
    1
    Iso-Bar ECO rope cross 90° plastic 8779888002 1

    Datos técnicos

    Longitud
    Descripción
    Iso-Bar ECO rope cross 90° plastic
    Unidades
    1
    Iso-Bar ECO rope cross adjustable A4 8779888003 1

    Datos técnicos

    Longitud
    Descripción
    Iso-Bar ECO rope cross adjustable A4
    Unidades
    1
    Iso-Bar ECO climbing rung - plastic 8779888004 1

    Datos técnicos

    Longitud
    Descripción
    Iso-Bar ECO climbing rung - plastic
    Unidades
    1
    Iso-Bar ECO rope cap 8779888005 1

    Datos técnicos

    Longitud
    Descripción
    Iso-Bar ECO rope cap
    Unidades
    1
    Wire robe cutter 8779888991 1

    Datos técnicos

    Longitud
    Descripción
    Wire robe cutter
    Unidades
    1
