Conexiones de yeso a ventanas.

Las nuevas exigencias, más fáciles

En los edificios con y sin sistemas de aislamiento térmico exterior (SATE), las conexiones de los componentes deben planificarse y ejecutarse cuidadosamente en función de sus movimientos, su resistencia a la intemperie y su aspecto, así como de cualquier otro requisito que deban cumplir (por ejemplo, protección contra la humedad, protección contra incendios). Cualquier error que se produzca como resultado de unas conexiones inadecuadas de los componentes puede tener graves consecuencias y comprometer de forma permanente la seguridad funcional de un edificio. Precisamente por este motivo, la Asociación Alemana de Sistemas de Aislamiento, Enlucido y Mortero (VDPM) ha publicado el folleto "Formación de detalles con perfiles y cintas de sellado de juntas para enlucidos exteriores y SATE". Este folleto proporciona información sobre los criterios de selección, así como instrucciones generales para la planificación y ejecución profesional de perfiles de conexión, incluidos, por ejemplo, los perfiles de conexión de tejido para conexiones con ventanas y puertas.

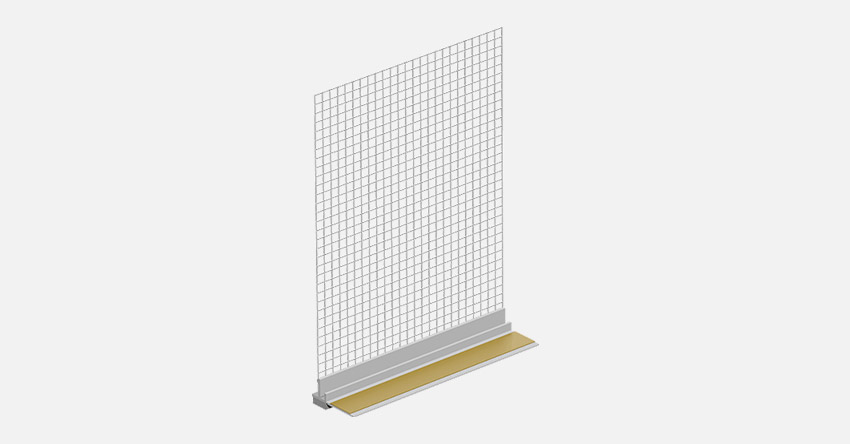

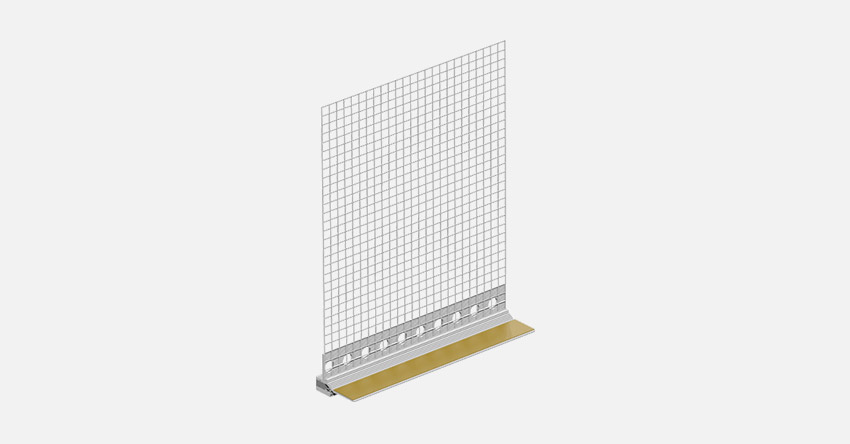

Las juntas con malla representan la transición entre la superficie de la fachada y las aberturas del edificio, como ventanas y puertas. En estas transiciones se producen diferentes movimientos del revestimiento de yeso y de la ventana debido a los cambios de temperatura en el revestimiento de yeso y a la tensión del viento en la ventana. Para permitir una conexión permanente, impermeable a la lluvia y sin grietas entre los componentes del edificio, estos movimientos deben ser absorbidos por los junquillos con malla sin dañarlos.

Elección del junquillo con perfil de malla adecuado

Dependiendo del tamaño y de la situación de instalación de la ventana, el movimiento que deben absorber los junquillos con perfil de malla utilizados puede variar y dar lugar a diferentes requisitos del producto. Para evaluar la idoneidad de los perfiles en función de estos diferentes requisitos, se han creado varias clasificaciones, con las que un instituto de ensayos puede evaluar los productos en términos de absorción del movimiento e impermeabilidad a la lluvia torrencial. Las clases van de la A a la E, representando la clase A el mayor movimiento posible y la clase E el menor. Una vez concluidas las pruebas, los productos reciben la clasificación correspondiente, que el fabricante indica en consecuencia.

Para ayudarle a seleccionar el perfil correcto para su situación de instalación correspondiente, encontrará una tabla de selección fácil de seguir en el folleto VDPM mencionado anteriormente. Para las conexiones a ventanas y puertas, pueden darse las situaciones de instalación que se muestran en la siguiente tabla:

El perfil más adecuado para cada aplicación puede variar en función de la situación de instalación de la ventana, el tamaño de la ventana y el grosor del aislamiento existente. En primer lugar, se selecciona la posición de instalación prevista de entre las tres áreas mediante la tabla:

• Ventana retranqueada en la pared del edificio
• Ventana a ras de la pared del edificio
• Ventana delante de la pared del edificio (en el nivel de aislamiento)

Una vez determinada la posición de instalación correcta, se selecciona el tamaño de la ventana del grupo de la columna correspondiente:
Formato pequeño (hasta la mayor longitud de canto de 2,6 m o una superficie de hasta 2,6 m²)

• < 6 m²
• < 10 m²

Finalmente, sólo se diferencian los dos grupos de espesores de aislamiento en la columna ahora seleccionada:

• SATE ≤ 160 mm
• SATE ≤ 300 mm

Ahora se ha determinado la clasificación necesaria para los perfiles utilizados en este caso.

Por ejemplo, en el caso de una ventana situada en la parte frontal de la pared del edificio, de más de 6 m² de superficie y utilizada en un sistema SATE de 140 mm, se deberá utilizar, por tanto, un perfil de "clase A", es decir, la clase más alta.

Aspectos especiales a tener en cuenta

Además de la tabla de selección, hay algunas notas importantes que también deben tenerse en cuenta:

Por ejemplo, para ventanas de metal y plástico coloreado en SATE y fachadas enlucidas, se recomienda el uso de perfiles con alta resistencia al cizallamiento, es decir, capacidad de absorción de movimientos del perfil en el eje longitudinal y transversal, (por ejemplo, la clase de movimiento superior B en lugar de la clase C). Por lo general, este requisito ya se cumple con los perfiles de clase A.

Además, en el caso de tamaños de ventanas o puertas > 10 m² o espesores de material aislante > 300 mm, el proyectista debe planificar por separado el diseño detallado y coordinarlo con el titular del sistema o el fabricante del enlucido o del perfil y el artesano especializado.

En el folleto mencionado, la VDPM también indica que, en el caso de una conexión con una unión adhesiva (por ejemplo, EJOT revelar cordón con malla), por lo general se debe realizar una prueba de adhesión.

Si se tienen debidamente en cuenta la matriz de selección incluida en el folleto VDPM, la clasificación de productos del fabricante y las recomendaciones de procesamiento, se alcanzará la resistencia a la lluvia de conducción requerida.

Si necesita ayuda con la clasificación de los productos EJOT o con la realización del ensayo de adherencia, póngase en contacto con nosotros. Nuestro equipo de servicio SATE estará encantado de asesorarte.
